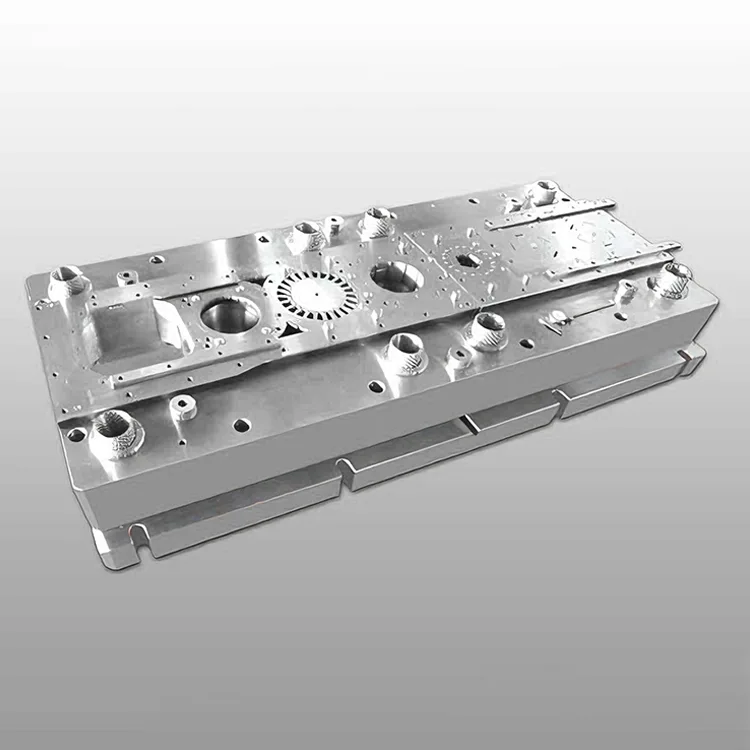

Matriz progressiva para núcleo de motor de ímã permanente automotivo

Os principais componentes magnéticos de motores de ímã permanente usados ​​em veículos elétricos (EV), veículos elétricos híbridos (HEV) e sistemas auxiliares de motor de combustão interna (ICE) (direção hidráulica, ventiladores de resfriamento). Projetada para atender aos rigorosos requisitos magnéticos e dimensionais dos motores PM automotivos, esta matriz progressiva para núcleo de motor de ímã permanente automotivo integra 20-32 estações de estampagem em uma estrutura rígida e antivibração, proporcionando qualidade de componente consistente com uma tolerância dimensional de ±0,003 mm – crítica para densidade de torque do motor PM (≥40 N·m/kg) e eficiência de conversão de energia (≥97%).

Fabricada sob os padrões de qualidade IATF 16949:2016 e ISO 9001:2015, a matriz progressiva com núcleo de motor PM é totalmente compatível com linhas de estampagem automatizadas de alta velocidade (60-90 golpes por minuto) e possui sistemas integrados de inspeção a laser na matriz para controle de qualidade em tempo real (taxa de detecção de defeitos ≥99,95%). Compatível com todas as principais marcas de motores PM automotivos (Bosch, Continental, DENSO, Valeo), integra-se perfeitamente aos sistemas globais de fabricação de componentes automotivos, reduzindo a taxa de desperdício de produção para 0,06% em comparação com matrizes progressivas convencionais.

Série de produtos

Série DT-PD-PM1 (motor PM de tração EV)

Precisão de ± 0,003 mm, vida útil de 850.000 golpes, núcleos de motor de tração de 50-200 kW. Ideal para produção em massa de motores PM de automóveis de passageiros BEV/HEV.

Série DT-PD-PM2 (Motor PM Auxiliar ICE)

Precisão de ± 0,004 mm, vida útil de 800.000 cursos, núcleos de motor auxiliar de 0,5-5 kW (direção hidráulica/ventilador de resfriamento). Adequado para produção de motores PM de veículos ICE.

Série DT-PD-PM-Custom (Motor PM automotivo OEM)

Precisão dimensional personalizada (±0,002-0,005mm), estações de estampagem personalizadas (18-36), compatível com aço silício (27Q120/35W250). Projetado para produção de motores PM automotivos específicos da marca.

Principais vantagens

1. Precisão de nível de motor PM para densidade máxima de torque

A usinagem CNC de 6 eixos com precisão de posicionamento de ±0,0006mm e sistemas de medição a laser integrados garantem tolerância dimensional dos componentes de ±0,003mm – fundamental para a uniformidade do entreferro do estator/rotor (≤0,006mm) e densidade de torque do motor PM (≥40 N·m/kg). A precisão consistente elimina a usinagem pós-estampagem, melhorando o rendimento de produção para 99,8% para núcleos de motores PM automotivos.

2. Otimização do desempenho magnético para eficiência energética

O design especializado da borda do punção com micro-raio (R0,01mm) e sistema de alimentação de material de baixa tensão minimizam a deformação plástica e a tensão residual do aço silício (27Q120/35W250), preservando a permeabilidade magnética do material (≥1,8 T) e reduzindo a perda do núcleo em 8-10%. Esta otimização melhora diretamente a eficiência de conversão de energia do motor PM (≥97%) e amplia a autonomia de condução do EV em 3-5%.

3. Aço ferramenta revestido de alta dureza para vida útil prolongada

Os componentes da matriz principal feitos de ASP23 (aço para metalurgia do pó) e SKD11 (aço para trabalho a frio) com revestimento TiCN (dureza ≥66 HRC) fornecem mais de 850.000 golpes de estampagem – 2,4x mais longos do que as matrizes padrão (350.000 golpes). O revestimento TiCN oferece resistência a altas temperaturas (até 450°C) e resistência ao desgaste, estendendo os intervalos de manutenção para 220.000 golpes (contra 80.000 para matrizes convencionais).

4. Estrutura antivibração rígida para estampagem de alta velocidade

A estrutura da matriz reforçada feita de aço de alta resistência S50C com tratamento térmico de alívio de tensão (HV ≥220) e pilares guia de precisão (excentricidade ≤0,001 mm) garante zero desvio de estampagem mesmo a 90 golpes por minuto. O design estrutural simétrico minimiza a vibração durante a produção em alta velocidade, mantendo uma precisão consistente para linhas de produção em massa de motores PM automotivos 24 horas por dia, 7 dias por semana.

5. Total compatibilidade com padrões de fabricação automotiva

Em conformidade com os padrões de qualidade automotiva IATF 16949:2016 e totalmente compatível com sistemas automatizados de alimentação, empilhamento e rastreabilidade de materiais (integração de marcação a laser). A matriz suporta aço silício de grão orientado (GO) e não orientado (NGO) (0,25-0,5 mm de espessura), atendendo aos requisitos globais de materiais para motores PM automotivos (EU REACH, US EPA).

6. Personalização modular para diversos requisitos de motores PM

Personalização total de estações de estampagem (18-36), compatibilidade de material (0,25-0,5mm de aço silício), acabamento superficial (Ra ≤0,4μm) e tolerância dimensional (±0,002-0,005mm). Os recursos opcionais incluem laminação de empilhamento na matriz, compatibilidade de revestimento de isolamento e tratamento anticorrosivo – atendendo aos requisitos globais de OEM automotivo para produção de núcleo de motor PM.

Especificações Técnicas

Cenários de aplicação

A matriz progressiva para núcleo de motor de ímã permanente automotivo da Deaote foi projetada para fabricantes globais de componentes automotivos em diversos setores:

● Motores PM de tração EV: Produção em massa de componentes principais de estator/rotor de 50-200kW para motores de tração BEV/HEV de automóveis de passageiros/caminhões

● Motores PM auxiliares ICE: Produção de componentes principais do estator/rotor de 0,5-5kW para motores PM de direção hidráulica, ventilador de resfriamento e bomba de água

● Motores PM para veículos comerciais: estampagem personalizada de componentes principais para motores PM de tração elétrica de ônibus/caminhão (100-300kW)

● Fabricação OEM automotiva: soluções de matrizes personalizadas para OEMs automotivos globais (Bosch, Continental, DENSO, Valeo, Tesla) para produção de motores PM específicos de marcas
