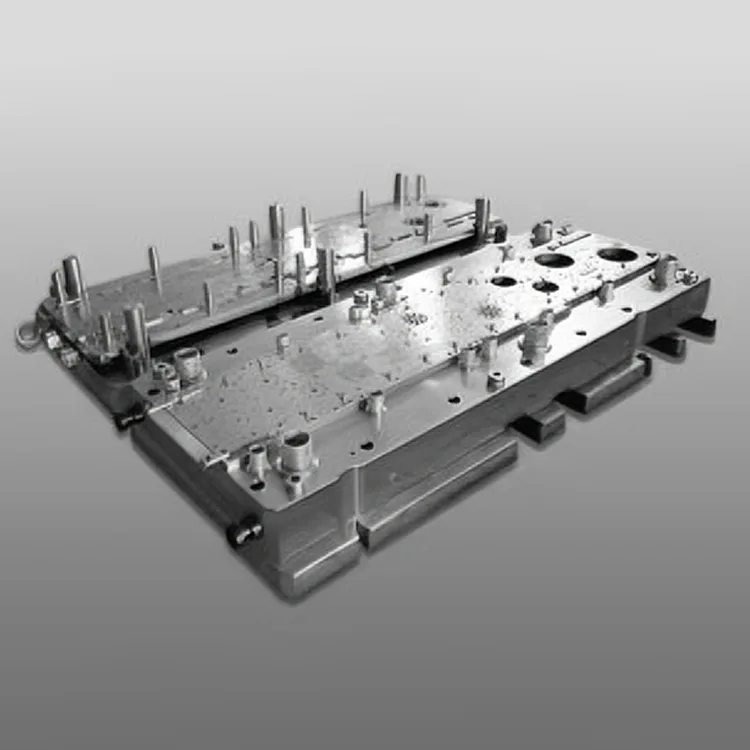

Matriz progressiva de duas fileiras para motor de máquina de lavar

Projetada para substituir matrizes progressivas tradicionais de fileira única em linhas de fabricação de eletrodomésticos de alto volume, esta matriz de fileira dupla integra de 12 a 20 estações de estampagem em uma estrutura compacta e rígida, permitindo a produção simultânea de matriz progressiva de fileira dupla para motor de máquina de lavar - dobrando a eficiência da produção enquanto mantém a tolerância dimensional de nível de eletrodomésticos (± 0,005 mm) crítica para a operação de baixo ruído do motor e eficiência energética.

Construída com base nos mais de 15 anos de experiência da Deaote na fabricação de moldes de precisão para a indústria de eletrodomésticos, nossa matriz progressiva de duas fileiras para motor de máquina de lavar apresenta um núcleo de aço SKD11/DC53 resistente ao desgaste com revestimento TiN (dureza ≥62 HRC), garantindo uma vida útil de mais de 800.000 golpes de estampagem (2,3x mais do que as matrizes padrão) e precisão consistente durante todo o ciclo de produção. O design modular com insertos de punção de troca rápida simplifica a manutenção e reduz o tempo de inatividade, tornando-o ideal para linhas de produção em massa 24 horas por dia, 7 dias por semana, de motores de carregamento superior, carregamento frontal e máquinas de lavar portáteis (0,5-2,0 HP).

Fabricada sob os padrões de qualidade ISO 9001:2015 e IATF 16949, a matriz progressiva de duas fileiras é totalmente compatível com linhas de estampagem automatizadas de alta velocidade (60-120 golpes por minuto) e possui sistemas integrados de inspeção visual na matriz para controle de qualidade em tempo real (taxa de detecção de defeitos ≥99,9%). Compatível com todas as principais marcas de máquinas de lavar (LG, Samsung, Haier, Whirlpool), integra-se perfeitamente aos sistemas globais de fabricação de eletrodomésticos, reduzindo o custo de produção por unidade em 30% em comparação com soluções de matrizes de linha única.

Série de produtos

Série DT-PD-WM1 (motor de máquina de lavar com carregamento frontal)

Precisão de ± 0,005 mm, vida útil de 800.000 cursos, componentes principais do motor de 1,0-2,0 HP. Ideal para produção em massa de motores BLDC de alta eficiência para máquinas de lavar com carregamento frontal.

Série DT-PD-WM2 (motor de máquina de lavar com carregamento superior)

Precisão de ± 0,007 mm, vida útil de 700.000 cursos, componentes principais do motor de 0,5-1,5 HP. Adequado para produção de motores de indução para máquinas de lavar de carregamento superior e semiautomáticas.

Série DT-PD-WM-Custom (OEM personalizado)

Precisão dimensional personalizada (±0,003-0,008mm), estações de estampagem personalizadas (8-24), compatível com aço silício (35W250/50W400). Projetado para produção de motores de máquinas de lavar OEM específicos da marca.

Principais vantagens

1. Design de fileira dupla para ganho de eficiência de produção de 100%

Duas linhas de estampagem paralelas integradas permitem a produção simultânea de dois componentes do núcleo do motor idênticos ou mistos por curso, duplicando a produção em comparação com matrizes progressivas de linha única. O layout otimizado de agrupamento de tiras de material também reduz o desperdício de aço silício em 15% (de 20% para 5%), reduzindo significativamente os custos de matéria-prima – o maior componente de custo na produção de núcleos de motores de máquinas de lavar.

2. Precisão de nível de aparelho para desempenho de baixo ruído e economia de energia

A usinagem CNC de 5 eixos com precisão de posicionamento de ±0,001mm e sistemas de medição a laser na matriz garantem tolerância dimensional dos componentes de ±0,005mm – fundamental para uniformidade do entreferro do estator/rotor (≤0,01mm) e redução de ruído do motor (≤55dB) e eficiência energética (conformidade com IEC 60034). A precisão consistente elimina processos de retificação pós-estampagem, melhorando o rendimento da produção para 99,5%.

3. Vida útil ultralonga com materiais de alta dureza

Os componentes da matriz central feitos de SKD11 (aço para trabalho a frio) e DC53 (aço de alta resistência) com revestimento TiN (dureza ≥62 HRC) proporcionam mais de 800.000 golpes de estampagem – 2,3x mais longos do que as matrizes padrão (350.000 golpes). Reservatórios de graxa vedados e buchas guia autolubrificantes estendem os intervalos de manutenção para 200.000 cursos (vs. 50.000 para matrizes convencionais).

4. Compatibilidade de alta velocidade e totalmente automatizada

A estrutura otimizada da matriz com distribuição de tensão reforçada suporta estampagem em alta velocidade (60-120 golpes por minuto) e integração total com sistemas automatizados de alimentação, empilhamento e embalagem de material. O sistema de inspeção visual na matriz detecta rebarbas (≤0,01 mm), desvios dimensionais e defeitos superficiais em tempo real, eliminando o controle manual de qualidade e reduzindo a taxa de refugo para 0,1%.

5. Otimização do aço silício para eficiência energética do motor

O design especializado da borda do punção minimiza a tensão do material do aço silício (35W250/50W400) e as rebarbas nas bordas, preservando as propriedades magnéticas do aço e melhorando a eficiência energética do motor em 5-7%. Compatível com aço silício de grão orientado (GO) e não orientado (NGO), atendendo aos padrões globais de eficiência energética de eletrodomésticos (Ecodesign da UE, ENERGY STAR dos EUA).

6. Personalização modular para diversos requisitos de máquinas de lavar

Personalização total de estações de estampagem (8-24), compatibilidade de material (0,25-0,5mm de aço silício), acabamento superficial (Ra ≤0,6μm) e tolerância dimensional (±0,003-0,008mm). Os recursos opcionais incluem entalhe na matriz, laminação de empilhamento e marcação a laser para rastreabilidade de componentes, atendendo aos requisitos globais de OEM de máquinas de lavar.

Especificações Técnicas

± 0,005 mm Precisão dimensional Mais de 800.000 cursos Vida útil 2x Eficiência de produção Compatível com estampagem totalmente automatizadaPersonalizado para todos os tipos de máquinas de lavar

Cenários de aplicação

A matriz progressiva de duas fileiras da Deaote para motor de máquina de lavar foi projetada para fabricantes globais de eletrodomésticos em diversos setores:

● Máquinas de lavar com carregamento frontal: produção em massa de componentes principais do motor BLDC de 1,0-2,0 HP para máquinas de lavar com carregamento frontal com eficiência energética de alta qualidade

● Máquinas de lavar de carregamento superior: Produção de componentes principais de motores de indução de 0,5-1,5 HP para máquinas de lavar de carregamento superior padrão e semiautomáticas

● Máquinas de lavar portáteis/pequenas: estampagem personalizada de componentes centrais de minimotores para máquinas de lavar portáteis, de RV e de bancada

● Fabricação de motores OEM: soluções de matrizes personalizadas para OEMs globais de máquinas de lavar (LG, Samsung, Haier, Whirlpool, Electrolux) para produção de motores específicos de marcas
