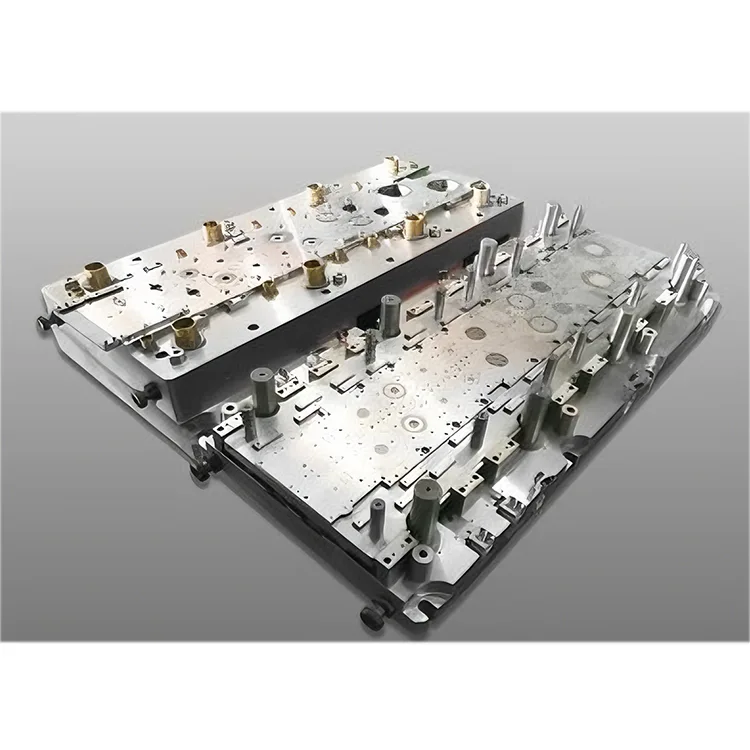

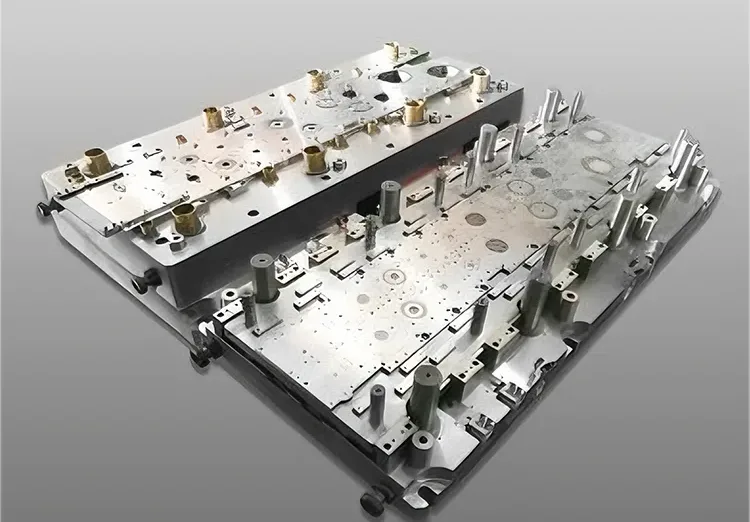

Matriz progressiva de duas fileiras para motor de compressor CA

Construída com base nos mais de 15 anos de experiência da Deaote na fabricação de moldes de precisão para a indústria de motores HVAC, nossa matriz progressiva de duas fileiras para motor de compressor AC apresenta um núcleo de aço DC53/SKD11 resistente ao desgaste com revestimento TiCN (dureza ≥63 HRC), garantindo uma vida útil de mais de 900.000 golpes de estampagem (2,5x mais do que as matrizes padrão) e precisão consistente durante todo o ciclo de produção. O design modular com insertos de punção de troca rápida simplifica a manutenção e reduz o tempo de inatividade, tornando-o ideal para linhas de produção em massa 24 horas por dia, 7 dias por semana, de motores de compressores CA residenciais (1-5HP) e comerciais (5-15HP).

Fabricada sob os padrões de qualidade ISO 9001:2015 e IATF 16949, a matriz progressiva de duas fileiras para motor de compressor AC é totalmente compatível com linhas de estampagem automatizadas de alta velocidade (70-130 golpes por minuto) e possui sistemas integrados de inspeção visual na matriz para controle de qualidade em tempo real (taxa de detecção de defeitos ≥99,9%). Compatível com todas as principais marcas de motores de compressores AC (Panasonic, Hitachi, Daikin, LG), ele se integra perfeitamente aos sistemas globais de fabricação de componentes HVAC, reduzindo o custo de produção por unidade em 35% em comparação com soluções de matrizes de linha única.

Série de produtos

Série DT-PD-AM1 (motor de compressor CA residencial)

Precisão de ± 0,004 mm, vida útil de 900.000 cursos, componentes principais do motor de 1-5 HP. Ideal para produção em massa de motores de compressores AC residenciais tipo split e tipo janela.

Série DT-PD-AM2 (motor compressor CA comercial)

Precisão de ± 0,006 mm, vida útil de 750.000 cursos, componentes principais do motor de 5 a 15 HP. Adequado para ar condicionado central, unidade de telhado e produção de motor de compressor CA industrial.

Série DT-PD-AM-Custom (OEM personalizado)

Precisão dimensional personalizada (±0,002-0,007mm), estações de estampagem personalizadas (10-28), compatível com aço silício (35W300/50W500). Projetado para produção de motores OEM específicos da marca.

Principais vantagens

1. Design de fileira dupla para ganho de eficiência de produção de 100%

Duas linhas de estampagem paralelas integradas permitem a produção simultânea de dois componentes do núcleo do motor idênticos ou mistos por curso, duplicando a produção em comparação com matrizes progressivas de linha única. O layout otimizado de agrupamento de tiras de material também reduz o desperdício de aço silício em 18% (de 22% para 4%), reduzindo significativamente os custos de matéria-prima – o maior componente de custo na produção de núcleos de motores.

2. Precisão de nível motorizado para desempenho magnético ideal

A usinagem CNC de 5 eixos com precisão de posicionamento de ±0,0008 mm e sistemas de medição a laser integrados garantem tolerância dimensional dos componentes de ±0,004 mm – fundamental para a uniformidade do entreferro do estator/rotor (≤0,008 mm) e eficiência energética do motor (conformidade com IE3/IE4). A precisão consistente elimina processos de retificação pós-estampagem, melhorando o rendimento da produção para 99,6%.

3. Vida útil ultralonga com materiais de alta dureza

Os componentes da matriz principal feitos de DC53 (aço para trabalho a frio) e SKD11 (aço de alto carbono) com revestimento TiCN (dureza ≥63 HRC) proporcionam mais de 900.000 golpes de estampagem – 2,5x mais longos do que as matrizes padrão (350.000 golpes). Reservatórios de graxa selados e buchas guia autolubrificantes estendem os intervalos de manutenção para 220.000 cursos (contra 60.000 para matrizes convencionais).

4. Compatibilidade de alta velocidade e totalmente automatizada

A estrutura otimizada da matriz com distribuição de tensão reforçada suporta estampagem em alta velocidade (70-130 golpes por minuto) e integração total com sistemas automatizados de alimentação, empilhamento e embalagem de material. O sistema de inspeção visual na matriz detecta rebarbas (≤0,008 mm), desvios dimensionais e defeitos superficiais em tempo real, eliminando o controle manual de qualidade e reduzindo a taxa de refugo para 0,08%.

5. Otimização do aço silício para eficiência energética do motor

O design especializado da borda do punção minimiza a tensão do material do aço silício (35W300/50W500) e as rebarbas nas bordas, preservando as propriedades magnéticas do aço e melhorando a eficiência energética do motor em 6-9%. Compatível com aço silício de grão orientado (GO) e não orientado (NGO), atendendo aos padrões globais de eficiência energética de HVAC (SEER ≥22, EER ≥15).

6. Personalização modular para diversos requisitos de motor

Personalização total de estações de estampagem (10-28), compatibilidade de material (0,30-0,55mm de aço silício), acabamento superficial (Ra ≤0,5μm) e tolerância dimensional (±0,002-0,007mm). Os recursos opcionais incluem entalhe na matriz, laminação de empilhamento e marcação a laser para rastreabilidade de componentes, atendendo aos requisitos globais de OEM de motores de compressores CA.

Especificações Técnicas

Cenários de aplicação

A matriz progressiva de duas fileiras da Deaote para motor de compressor CA foi projetada para fabricantes globais de componentes HVAC em diversos setores:

● HVAC residencial: produção em massa de componentes principais de motor de 1 a 5 HP para motores de compressor AC tipo split, tipo janela e portáteis

● HVAC comercial: Produção de componentes principais de motores de 5 a 15 HP para ar condicionado central, unidades de cobertura e motores de compressores de refrigeração comercial

● HVAC industrial: estampagem personalizada de componentes centrais de motores pesados ​​para chillers industriais, sistemas de resfriamento de processos e motores de compressores AC marítimos

● Fabricação de motores OEM: soluções de matrizes personalizadas para OEMs globais de motores de compressores CA (Panasonic, Hitachi, Daikin, LG, Carrier) para produção de componentes específicos de marcas
