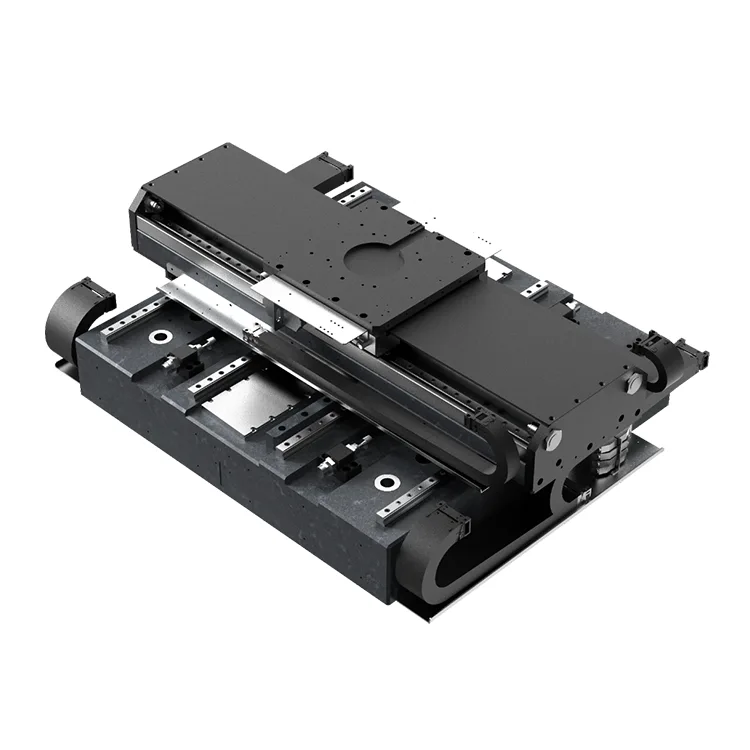

Ranhura de wafer

Construído com base nos mais de 15 anos de experiência da Deaote na fabricação de moldes de precisão e componentes de movimento, o design da máquina de entalhe de wafer otimiza a rigidez estrutural enquanto minimiza a área ocupada pela plataforma, tornando-a ideal para integração em equipamentos compactos de processamento de wafer. A plataforma possui uma base de granito para estabilidade térmica e desempenho antivibração, garantindo profundidade de canal consistente (tolerância de ±5μm) e precisão de largura de ranhura (±3μm), mesmo durante operação contínua e de alta velocidade em ambientes de sala limpa (Classe 100/1000).

Compatível com ferramentas de corte de diamante, cabeçotes de ranhuramento a laser e sistemas de gravação a plasma, a máquina de entalhe de wafer suporta diversos requisitos de ranhuramento de wafer, incluindo corte em cubos de ranhuras de rua, ranhuras de corte de bordas e ranhuras de formato personalizado para embalagens de semicondutores de potência. Seu design modular permite a personalização de faixas de deslocamento (X/Y: 100×100mm a 400×400mm) e parâmetros de movimento, permitindo que os fabricantes de semicondutores obtenham maior rendimento de canal, reduzam o desgaste da ferramenta e atendam às demandas de tolerância rígida do processamento avançado de wafer.

Principais vantagens

1. Precisão ultra-alta para ranhuramento de wafer

Equipada com codificadores lineares de alta resolução (resolução de 0,05μm) e motores lineares de acionamento direto, a plataforma atinge precisão de posicionamento repetido de ±0,5μm e precisão de posicionamento absoluto de ±1μm (eixos X/Y). Isso garante o controle preciso do caminho e da profundidade do canal, eliminando desvios de ranhura, profundidade irregular e lascamento de arestas – essenciais para manter a integridade estrutural do wafer e a subsequente qualidade de separação da matriz.

2. Arquitetura empilhada de alta rigidez

Os projetos da máquina de entalhar wafer usam componentes estruturais integrados de liga de magnésio e liga de alumínio com usinagem de precisão, proporcionando rigidez excepcional (rigidez ≥200N/μm) para resistir à deformação induzida pela força de corte. Essa estabilidade garante qualidade de canal consistente em toda a superfície do wafer, mesmo com altas taxas de avanço (até 80 mm/s) e cargas de corte pesadas (≤50N).

3. Baixa vibração e operação termicamente estável

Construída com uma base de granito natural (coeficiente de expansão térmica ≤0,5×10⁻⁶/℃) e sistema de amortecimento de vibração ativo, a entalhadeira de wafer minimiza o desvio de posição causado por flutuações de temperatura (≤0,1μm/℃) e vibrações externas. O mecanismo de acionamento direto sem contato elimina folga mecânica e desgaste, garantindo estabilidade de posicionamento a longo prazo (MTBF ≥30.000 horas) e reduzindo o tempo de inatividade não planejado para linhas de processamento de wafer.

4. Ampla compatibilidade e flexibilidade de wafer

A máquina de entalhe de wafer suporta alternância perfeita entre tamanhos de wafer de 4/6/8/12 polegadas com mandris de vácuo ajustáveis ​​e mecanismos de centralização automática, sem necessidade de substituição de acessórios personalizados. Ele acomoda espessuras de wafer de 100μm a 800μm e é compatível com wafers de silício, GaAs, SiC e GaN, adaptando-se às necessidades de ranhuramento para chips lógicos, dispositivos de memória e semicondutores compostos.

5. Controle de movimento eficiente e de alta velocidade

Algoritmos de controle de movimento otimizados permitem movimento de alta velocidade (velocidade máxima de X/Y: 80 mm/s) com tempo de acomodação ultrabaixo (≤25 ms para X/Y), suportando ranhuramento de wafer de alto rendimento (até 150 wafers por hora para wafers de 8 polegadas). O perfil suave de aceleração/desaceleração reduz a força de impacto da ferramenta, prolongando a vida útil do cortador diamantado em até 30% em comparação com plataformas de movimento tradicionais acionadas por correia.

6. Fácil integração e conformidade com salas limpas

Projetada para operação em sala limpa Classe 100, a plataforma possui gabinetes de motor linear selados e circulação de ar filtrada HEPA para evitar a geração de partículas (emissão de partículas ≤0,1μm). Compatível com protocolos de comunicação padrão da indústria (EtherCAT, PROFINET, Modbus), integra-se perfeitamente aos sistemas de controle de equipamentos de processamento de wafer, reduzindo o tempo de integração e os custos para os fabricantes de equipamentos.

Especificações Técnicas

Cenários de aplicação

Projetada para controle de movimento X-Y em ranhuras/canais de wafer, nossa entalhadeira de wafer é amplamente utilizada nas seguintes aplicações de semicondutores:

● Wafer Dicing Street Grooving: Pré-ranhura de ruas de corte em cubos para posterior corte a laser ou mecânico de chips de lógica/memória

● Ranhuras para corte de bordas: ranhuras precisas nas bordas do wafer para remover material defeituoso e melhorar o rendimento da embalagem

● Ranhura de semicondutores de potência: Ranhuras com formato personalizado para empacotamento de dispositivos de energia SiC/GaN (canais de dissipação de calor)

● Wafer Level Packaging (WLP): Ranhura para isolamento da camada de redistribuição (RDL) e separação de matrizes

● Processamento de semicondutores compostos: ranhuramento de wafers GaAs/GaN para fabricação de dispositivos RF

Sobre Deaote

Nossa entalhadeira de wafer aproveita nossas principais competências em projeto estrutural de precisão e engenharia de controle de movimento para enfrentar os desafios exclusivos da ranhura de wafer. Fornecemos soluções completas – desde design de plataforma personalizada e prototipagem até instalação no local, calibração e suporte técnico vitalício – garantindo que nossos produtos atendam aos mais rígidos padrões do setor em termos de precisão e confiabilidade.

Comprometida com "A precisão impulsiona o progresso, a inovação cria valor", a Deaote possui certificação ISO 9001:2015 e investe 15% da receita anual em P&D para desenvolver soluções de movimento de próxima geração para a indústria de semicondutores. Nossa rede global de serviços garante tempos de resposta rápidos e suporte local para nossos clientes internacionais.
