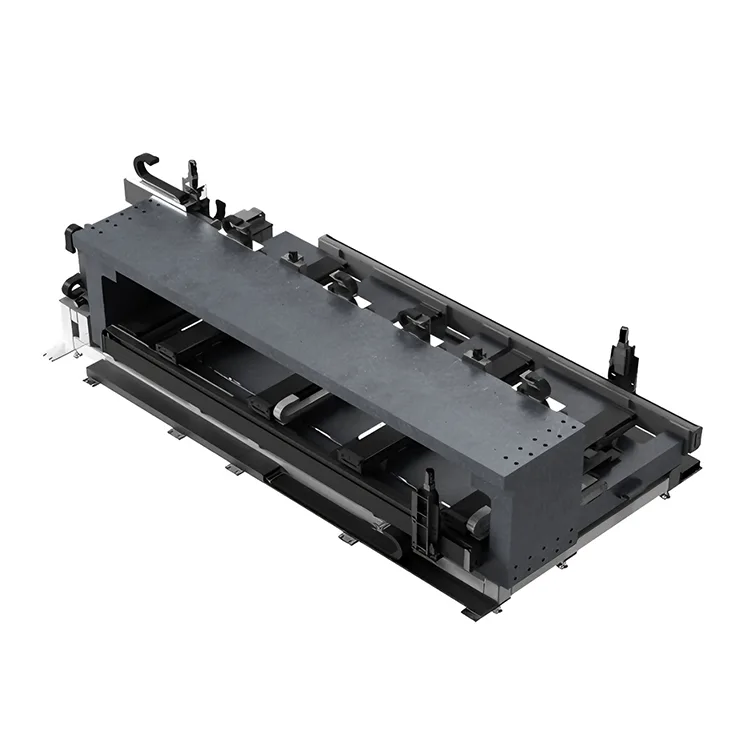

Plataforma de movimento de precisão multieixos
Suzhou Deaote Precision Mold Co., Ltd., localizada no distrito de Wuzhong da cidade de Suzhou, província de Jiangsu, é um fabricante líder de plataforma de movimento de precisão multieixo de alta precisão projetada para automação industrial, fabricação de semicondutores, produção de dispositivos médicos e aplicações de medição de precisão. Com mais de 18 anos de experiência em usinagem de precisão e integração de sistemas de controle de movimento, nos especializamos em plataformas de movimento de 2 eixos (XY), 3 eixos (XYZ), 4 eixos (XYZR), 5 eixos e 6 eixos de engenharia personalizada que oferecem precisão de posicionamento submícron e desempenho dinâmico excepcional.
Nossa plataforma de movimento de precisão multieixo integra bases de liga de alumínio ou granito de alta rigidez, guias lineares de precisão, servo motores de alto desempenho e codificadores ópticos absolutos para obter precisão de posicionamento de ± 0,5 µm e repetibilidade de ± 0,1 µm. Projetadas para operação contínua 24 horas por dia, 7 dias por semana em ambientes industriais, nossas plataformas de movimento apresentam design modular, fácil integração e algoritmos avançados de controle de movimento para garantir posicionamento preciso e confiável para as aplicações de automação mais exigentes.
● Estágios de movimento personalizados de 2 a 6 eixos projetados de acordo com os requisitos exatos da sua aplicação e especificações CAD
● Precisão de posicionamento submícron (±0,5 µm) com repetibilidade em nível nanométrico (±0,1 µm) para aplicações de precisão crítica
● Design modular com componentes intercambiáveis para fácil personalização e manutenção
● Algoritmos avançados de controle de movimento com tecnologia antivibração para posicionamento ultraestável
● Fabricação certificada pela ISO 9001:2015 com total controle de qualidade e rastreabilidade
Principais recursos e principais vantagens
Projeto Mecânico de Alta Rigidez
Nossa plataforma de movimento de precisão multieixo apresenta liga de alumínio de alta resistência (6061-T6) ou bases de granito para rigidez estrutural excepcional e deformação térmica mínima. O design modular permite fácil configuração de sistemas de 2 a 6 eixos, enquanto os componentes usinados com precisão garantem paralelismo e perpendicularidade em 5 segundos de arco para precisão ideal de movimento.
Sistema avançado de controle de movimento
Integrados com servomotores de alto desempenho, parafusos de esferas de precisão ou motores lineares e codificadores ópticos absolutos (resolução de 1 nm), nossos estágios multieixos proporcionam movimento suave e preciso com precisão submícron. O software proprietário de controle de movimento inclui otimização de caminho, supressão de vibração e algoritmos de compensação de erros em tempo real.
Confiabilidade de nível industrial
Cada plataforma de movimento de precisão multieixo é construída para operação 24 horas por dia, 7 dias por semana em ambientes industriais com classificação de proteção IP65, guias lineares seladas e componentes resistentes a altas temperaturas. O design robusto garante MTBF (tempo médio entre falhas) de mais de 20.000 horas, com requisitos mínimos de manutenção.
Especificações Técnicas
|
Modelo de palco de movimento |
Configuração do eixo |
Especificações de desempenho |
|
DT-M200 (2 eixos XY) |
Linear X/Y |
Precisão de ± 0,5 µm, repetibilidade de ± 0,1 µm, velocidade de 1000 mm/s, aceleração de 10 m/s² |
|
DT-M300 (XYZ de 3 eixos) |
Linear X/Y/Z |
Precisão de ± 0,8 µm, repetibilidade de ± 0,2 µm, velocidade de 800 mm/s, aceleração de 8 m/s² |
|
DT-M400 (XYZR de 4 eixos) |
X/Y/Z Linear + R Rotacional |
Precisão de ± 1,0 µm, repetibilidade de ± 0,3 µm, velocidade de 600 mm/s, aceleração de 6 m/s² |
|
DT-M600 (6 eixos) |
X/Y/Z Linear + Rx/Ry/Rz Rotacional |
Precisão de ± 1,5 µm, repetibilidade de ± 0,5 µm, velocidade de 400 mm/s, aceleração de 4 m/s² |
|
DT-M-Personalizado (Personalizado) |
Configuração de eixo personalizada |
Precisão/repetibilidade personalizadas, velocidade/aceleração personalizadas, opções de montagem especializadas |
Especificações Mecânicas
● Material Base: Liga de Alumínio 6061-T6 / Granito Preto (00级)
● Sistema de guia: Guias de rolos lineares de precisão / rolamentos pneumáticos
● Sistema de Acionamento: Servomotores com fusos de esferas / motores lineares
● Feedback: Codificadores ópticos absolutos (resolução de 1 nm)
● Classificação de proteção: padrão IP65 (IP67 opcional)
Especificações ambientais e operacionais
● Temperatura operacional: 0-40°C (compensação de temperatura opcional)
● Umidade: 10-90% RH (sem condensação)
● Isolamento de vibração: opções de controle de vibração passivo/ativo
● Fonte de alimentação: 200-240 V CA, 50/60 Hz, monofásica/trifásica
● Interface de controle: EtherCAT / Modbus / TCP/IP / Analógico
Aplicações de palco de movimento multieixos
Automação Industrial
Automação Industrial e Robótica
● Sistemas pick-and-place de precisão para montagem de componentes eletrônicos
● Sistemas automatizados de teste e inspeção para componentes automotivos
● Sistemas de posicionamento de máquinas-ferramenta CNC com sincronização multieixos
● Posicionamento do efetor final do braço robótico com controle de precisão de 6 eixos
Fabricação de semicondutores
Semicondutores e Eletrônicos
● Sistemas de manuseio e posicionamento de wafers para fabricação de semicondutores
● Inspeção e teste de PCB com posicionamento preciso de vários eixos
● Embalagem e colagem de chips de LED com precisão submícron
● Sistemas de alinhamento e emenda de fibra óptica
Médica e Científica
Dispositivos Médicos e Pesquisa Científica
● Fabricação e montagem de dispositivos médicos com posicionamento de alta precisão
● Sistemas de imagens biomédicas com posicionamento de amostras em vários eixos
● Equipamento de cirurgia a laser com controle de movimento de 6 eixos
● Equipamento de pesquisa científica para teste e caracterização de materiais
Hot Tags: Fabricante, fornecedor, fábrica de plataforma de movimento de precisão multieixo na China
