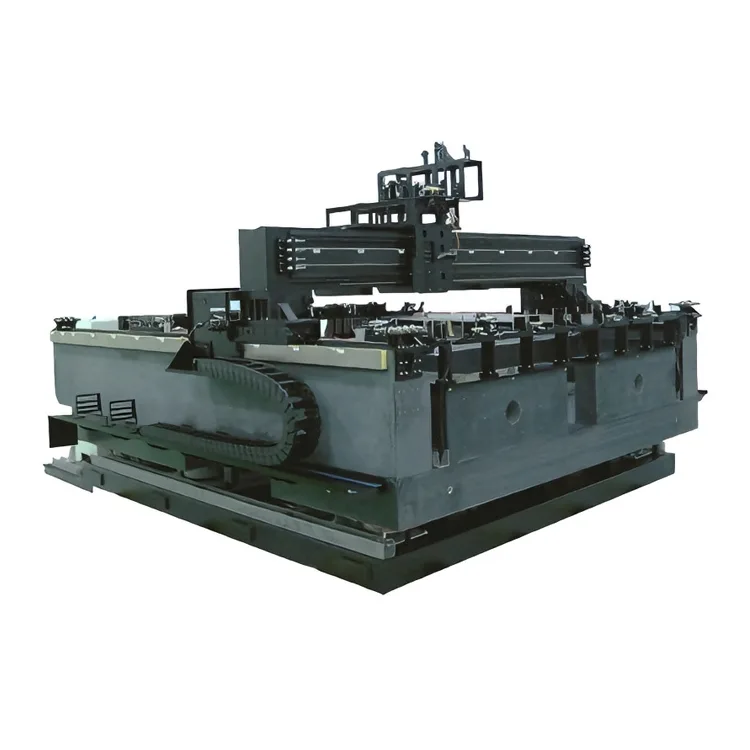

Detecção e reparo de LCD 10,5G

Construído com base nos mais de 15 anos de experiência da Deaote em moldes de precisão e fabricação de componentes de movimento em grande escala, o design de acionamento duplo elimina a deformação de torque de eixo único e garante movimento uniforme em toda a superfície de detecção e reparo LCD 10,5G (3,37m × 2,94m). A plataforma possui base de granito termicamente estabilizada e sistema antivibração ativo, mantendo a precisão de posicionamento (repetibilidade de ± 2 μm) mesmo durante operação contínua 24 horas por dia, 7 dias por semana em ambientes de sala limpa LCD (Classe 1000). Compatível com sistemas de inspeção óptica automatizada (AOI), ferramentas de reparo a laser e robôs de reparo guiados por visão, ele permite integração perfeita em linhas de produção de LCD 10,5G para melhorar o rendimento do painel e reduzir as taxas de refugo.

Otimizado para fluxos de trabalho de inspeção e reparo, a detecção e reparo de LCD 10,5G suporta faixas de deslocamento personalizáveis ​​(eixo X: até 4.000 mm, eixo Y: até 3.500 mm) e alto desempenho dinâmico (velocidade máxima: 1,2 m/s, aceleração: 0,8 G) para atender aos requisitos de rendimento da fabricação de LCD em massa. Seu design modular permite soluções personalizadas, incluindo módulos de elevação do eixo Z para posicionamento de ferramentas de reparo e rotação do eixo Theta (precisão de ± 0,005°) para alinhamento do painel, tornando-o o núcleo de movimento ideal para fabricantes de painéis LCD 10,5G que buscam aprimorar o controle de qualidade e reduzir custos de produção.

Principais vantagens

1. Arquitetura de unidade dupla para estabilidade de tamanho grande de 10,5 G

Equipada com acionamentos de motor linear duplo simétrico nos eixos X/Y, a plataforma elimina a distorção de movimento e a deformação de torque comuns em sistemas de movimento de grande porte com acionamento único. Isso garante velocidade e posicionamento uniformes em toda a detecção e reparo do LCD 10,5G com controle de planicidade ≤5μm/m – fundamental para detecção consistente de defeitos e reparo de pixels em substratos de exibição superdimensionados.

2. Precisão em nível de mícron para inspeção/reparo de LCD

Codificadores lineares integrados de alta resolução (resolução de 0,1 μm) e algoritmos de compensação de posição em tempo real fornecem precisão de posicionamento repetido de ± 2 μm e precisão absoluta de ± 5 μm para eixos X/Y. Isso permite o direcionamento preciso de defeitos de subpixel (tamanho ≤5μm) na detecção e reparo de LCD 10,5G, reduzindo taxas de detecção falsa e garantindo reparo confiável de pixel (pixel morto, ponto brilhante, correção de defeito de linha) com zero dano aos pixels adjacentes.

3. Desempenho para serviços pesados ​​e de alta velocidade

Projetada para lidar com cargas pesadas (≤500 kg), incluindo detecção de LCD de 10,5 G e ferramentas de reparo, a plataforma atinge uma velocidade máxima de movimento de 1,2 m/s e aceleração de 0,8 G – equilibrando alto rendimento (até 60 painéis por hora) com a estabilidade necessária para trabalhos de reparo de precisão. O design da guia com rolamento pneumático elimina o atrito mecânico, garantindo movimento suave e prolongando a vida útil (MTBF ≥25.000 horas).

4. Design termicamente estável e antivibração

Construída com uma base de granito natural (coeficiente de expansão térmica ≤0,5×10⁻⁶/℃) e sistema de isolamento de vibração ativo, a plataforma minimiza o desvio de posição causado por flutuações de temperatura (≤0,3μm/℃) e vibrações externas de fábrica. Essa estabilidade garante qualidade consistente de inspeção/reparo em execuções de produção estendidas, um requisito crítico para a fabricação de LCD 10,5G de alto rendimento.

5. Integração perfeita com sistemas de produção LCD

Compatível com protocolos de comunicação padrão da indústria (EtherCAT, PROFINET, Modbus TCP) e sistemas MES de fábrica LCD, a plataforma integra-se perfeitamente com equipamentos AOI, ferramentas de reparo a laser e sistemas automatizados de manuseio de materiais (AMHS). Suzhou Deoute oferece personalização completa de interfaces de controle e perfis de movimento para corresponder aos fluxos de trabalho existentes da linha de produção de LCD 10,5G, reduzindo o tempo de integração e o tempo de inatividade.

6. Sala limpa e design de fácil manutenção

Projetada para operação em sala limpa LCD Classe 1000, a plataforma possui gabinetes de motor linear selados e circulação de ar filtrada HEPA para evitar a geração de partículas (emissão de partículas ≤0,1 μm). Os componentes de rolamento pneumático isentos de lubrificação e a estrutura modular reduzem os requisitos de manutenção, com peças de troca rápida disponíveis para manutenção no local, minimizando o tempo de inatividade da produção para linhas de fabricação de LCD 24 horas por dia, 7 dias por semana.

Especificações Técnicas

Cenários de aplicação

Projetada para detecção e fabricação de reparos de LCD 10,5G, nossa plataforma de movimento de unidade dupla é amplamente utilizada nos seguintes processos de alta precisão:

● Inspeção Óptica LCD 10,5G: Inspeção óptica automatizada (AOI) de defeitos de pixel, alinhamento do polarizador e planicidade do substrato de vidro para painéis de TV de grande porte

● Reparo de pixels LCD: reparo a laser de pixels mortos, pontos brilhantes e defeitos de linha em painéis LCD 10,5G (compatível com correção de ligação COG/FOG)

● Corte da borda do painel: corte preciso do excesso de material de vidro/substrato para painéis LCD de 10,5G para atender às especificações de tamanho final

● Alinhamento do módulo de retroiluminação: posicionamento de alta precisão de unidades de retroiluminação (BLU) e matrizes de LED para montagem de painéis LCD de grande porte

● Verificação do controle de qualidade: Inspeção pós-reparo e validação de painéis LCD 10,5G para garantir a conformidade com os padrões de qualidade da indústria

Sobre Deaote

Suzhou Deaote Precision Mold Co., Ltd. é uma empresa líder de alta tecnologia especializada em P&D, fabricação e vendas de plataformas de movimento de precisão em grande escala, moldes personalizados e componentes de fabricação de displays. Com mais de 15 anos de experiência em fabricação de precisão e controle de movimento de grande porte, atendemos clientes globais nos setores de LCD/OLED, semicondutores e automação industrial na Ásia, Europa e América do Norte.

Nossa plataforma de movimento ultragrande de acionamento duplo aproveita nossas principais competências em projeto de sistemas de movimento para serviços pesados ​​e engenharia estrutural de precisão para enfrentar os desafios exclusivos da fabricação de LCD 10,5G. Fornecemos soluções completas – desde design de plataforma personalizada e prototipagem até instalação no local, calibração e suporte técnico vitalício – garantindo que nossos produtos atendam aos mais rígidos padrões do setor para precisão e confiabilidade na produção de displays de grande porte.

Comprometida com "A precisão impulsiona o progresso, a inovação cria valor", a Deaote possui certificação ISO 9001:2015 e investe 15% da receita anual em pesquisa e desenvolvimento para desenvolver soluções de movimento de próxima geração para a indústria de displays. Nossa rede global de serviços garante tempos de resposta rápidos (≤48 horas) e suporte técnico local para nossos clientes internacionais de fabricação de LCD.
