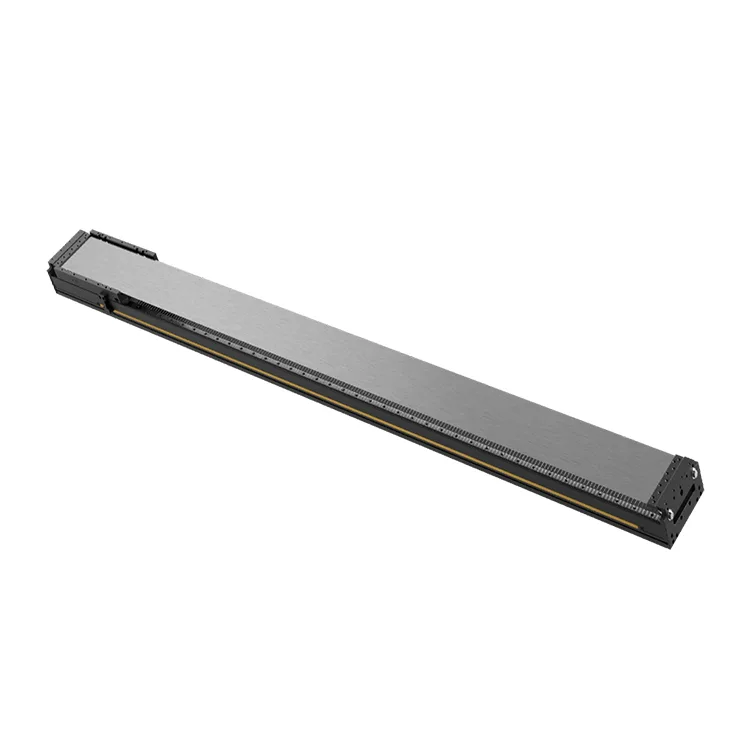

Módulo de motor linear de curso longo

Projetado para lidar com as limitações dos módulos de fuso de esfera tradicionais em cenários de longo curso - incluindo manuseio de wafer semicondutor, fabricação de painéis LCD/OLED e processamento a laser de grande formato - este módulo de motor linear de curso longo apresenta um acionamento de motor linear sem atrito, estrutura rígida em liga de alumínio e codificador linear de alta resolução para fornecer precisão submícron em comprimentos de percurso de 1m a 6m.

Construídos com base nos mais de 15 anos de experiência da Deaote na fabricação de componentes de movimento de precisão, nossos módulos de motor linear de curso longo eliminam perdas de transmissão mecânica (folga zero, desgaste zero) e permitem operação contínua em alta velocidade (até 5m/s) com vibração mínima (≤0,1g). O design modular suporta comprimentos de deslocamento personalizados (1m a 6m) e capacidades de carga (50kg a 500kg), tornando-o ideal para sistemas de automação de alto rendimento, como linhas de inspeção LCD 10,5G, revestimento de eletrodos de bateria de grandes áreas e manuseio de materiais pesados ​​na fabricação automotiva.

Fabricado sob os padrões de qualidade ISO 9001:2015, o módulo de motor linear de curso longo apresenta resistência IP65 contra poeira/água, componentes com temperatura estabilizada e um sistema de gerenciamento de cabos selado para garantir desempenho confiável em ambientes industriais adversos. Compatível com controladores de movimento padrão da indústria (Siemens, Mitsubishi, Beckhoff) e protocolos de comunicação (EtherCAT, Modbus), ele permite integração perfeita em linhas de produção automatizadas em grande escala, reduzindo o tempo de inatividade e melhorando a eficiência geral do equipamento (OEE) em até 30% em comparação com sistemas convencionais de movimento de longo curso.

Série de produtos

Série DT-LM-LS1 (deslocamento de 1-3M)

Curso longo de médio alcance (1-3m) otimizado para aplicações de precisão (precisão de repetição de ±1μm), velocidade máxima de 2m/s, capacidade de carga de até 200kg. Ideal para manuseio de wafers semicondutores e fabricação de LCD de pequeno formato.

Série DT-LM-LS2 (3-6M de viagem)

Curso longo estendido (3-6m) para automação em grande escala, velocidade máxima de 5m/s, capacidade de carga de até 500kg. Adequado para inspeção LCD 10,5G, corte a laser em grandes áreas, montagem de carroceria automotiva.

Série DT-LM-LS-HD (serviços pesados)

Módulo resistente de longo curso (curso de 1-4m), capacidade de carga de até 800kg, precisão de repetição de ±2μm. Projetado para manuseio de materiais pesados, impressão 3D em grande escala e usinagem de componentes aeroespaciais.

Principais vantagens

1. Alcance de deslocamento estendido com precisão incomparável

Comprimentos de percurso de 1m a 6m com precisão de posicionamento de repetição de ±1μm (DT-LM-LS1) e ±2μm para modelos de serviço pesado – alcançando precisão de nível industrial mesmo no comprimento máximo do curso. Encoders lineares de alta resolução (resolução de 1 nm) e amortecimento de vibração ativo eliminam desvios de posição durante movimentos de longa distância.

2. Acionamento direto para alta velocidade e folga zero

O design de acionamento direto do motor linear elimina componentes de transmissão mecânica (fusos de esferas, correias), obtendo folga zero, desgaste zero e velocidade máxima de até 5 m/s. A ausência de manutenção periódica nas peças da transmissão reduz o tempo de inatividade em 40% em comparação com módulos de longo curso acionados por fuso de esferas.

3. Alta rigidez e capacidade de carga

A estrutura em liga de alumínio reforçada com trilhos-guia lineares duplos oferece rigidez excepcional (≥200N/μm) e capacidade de carga de até 800kg (DT-LM-LS-HD). A deflexão mínima sob cargas pesadas garante uma precisão consistente em toda a faixa de deslocamento – fundamental para usinagem em grande escala e manuseio de materiais.

4. Baixa vibração e operação silenciosa

O design otimizado do enrolamento do motor e a dissipação de calor refrigerada a ar reduzem a vibração operacional para ≤0,1g e o ruído para ≤60dB (distância de 1m). Essa estabilidade é essencial para aplicações de alta precisão, como processamento de wafers semicondutores e microusinagem a laser.

5. Design personalizável e escalável

Personalização total do comprimento do percurso (1-6m), resolução do codificador (1nm a 10μm), potência do motor e configuração de montagem para atender aos seus requisitos de automação em grande escala. Componentes modulares permitem fácil expansão da faixa de deslocamento sem reprojetar todo o sistema de movimento.

6. Confiabilidade de nível industrial para operação de longo prazo

O grau de proteção IP65, a faixa de temperatura operacional (-10 ℃ a 80 ℃) e a anodização rígida anticorrosiva garantem um desempenho confiável em ambientes industriais empoeirados, úmidos ou de alta temperatura. MTBF ≥30.000 horas em operação contínua, reduzindo o custo total de propriedade (TCO) em 25% em 5 anos.

Especificações Técnicas

Cenários de aplicação

Os módulos de motor linear de longo curso da Deaote são projetados para automação industrial em larga escala em setores de alto crescimento:

● Semicondutores e eletrônicos: manuseio de wafer de 300 mm, inspeção/montagem de painel LCD/OLED de 10,5 G, perfuração de PCB em grandes áreas

● Automação Industrial: Manuseio de materiais pesados, corte/gravação a laser em grandes formatos, linhas de montagem de carrocerias automotivas

● Energia e Bateria: Revestimento de eletrodo de bateria de lítio para grandes áreas, fabricação de painéis solares, montagem de pilha de células de combustível

● Aeroespacial e Automotivo: usinagem de componentes aeroespaciais, soldagem de chassis automotivos, impressão 3D em grande escala

● Médico e Farmacêutico: Equipamentos de imagens médicas de grande formato, linhas automatizadas de produção de medicamentos, eixos de movimento do sistema de esterilização
