Módulo Linear

Projetados para oferecer precisão posicional excepcional, alta rigidez e operação com baixo ruído, nossos módulos lineares integram fusos de esferas de precisão/motores lineares, trilhos guia lineares de alta qualidade e estruturas robustas de liga de alumínio para atender às diversas necessidades de controle de movimento das indústrias de manufatura globais.

Construídos com base nos mais de 15 anos de experiência da Deaote na fabricação de moldes de precisão e componentes de movimento, nossos módulos lineares estão disponíveis em várias séries (acionados por parafuso de esfera, acionados por motor linear, acionados por correia) para acomodar diferentes requisitos de velocidade, carga e precisão. Com faixas de deslocamento personalizáveis ​​(50 mm a 4.000 mm), capacidades de carga (5 kg a 800 kg) e configurações de montagem (horizontal, vertical, cantilever), os módulos Lineares podem ser adaptados para atender a projetos de equipamentos específicos – desde automação de laboratório de pequena escala até linhas de produção industrial pesada.

Fabricados sob rígidos padrões de controle de qualidade ISO 9001:2015, os módulos lineares da Deaote apresentam tratamento de superfície anticorrosivo, sistemas de lubrificação selados e componentes com temperatura estabilizada para garantir confiabilidade de longo prazo (MTBF ≥20.000 horas) em ambientes industriais agressivos. Compatível com sistemas de controle padrão da indústria (PLC, CNC, controladores de movimento) e protocolos de comunicação (Modbus, EtherCAT), nossos módulos lineares permitem integração perfeita em linhas de produção automatizadas, reduzindo o tempo de engenharia e melhorando a eficiência geral do equipamento (OEE).

Série de produtos

Módulo Linear Acionado por Parafuso de Esferas (Série DT-BS)

Otimizado para alta precisão e capacidade de carga, ideal para aplicações que exigem posicionamento repetível (precisão de ±0,01 mm). Adequado para manuseio de wafer semicondutor, alinhamento de painel LCD e usinagem de precisão.

Módulo Acionado por Motor Linear (Série DT-LM)

Design de acionamento direto para alta velocidade (até 5 m/s) e folga zero, perfeito para aplicações de alto rendimento, como inspeção LCD 10,5G, corte a laser e sistemas de classificação automatizados.

Módulo Linear Acionado por Correia (Série DT-BT)

Solução econômica para aplicações de longo curso e alta velocidade (até 3 m/s) com requisitos de precisão moderados, ideal para manuseio de materiais, máquinas de embalagem e sistemas de transporte.

Principais vantagens

1. Precisão e repetibilidade superiores

Os módulos acionados por fuso de esferas alcançam precisão de posicionamento de repetição de ±0,01 mm e precisão absoluta de ±0,02 mm, enquanto os modelos acionados por motor linear oferecem precisão submícron (precisão de repetição de ±0,5 μm). Encoders lineares de alta precisão e trilhos-guia pré-carregados eliminam folgas e garantem desempenho consistente ao longo de milhões de ciclos.

2. Alta rigidez e capacidade de carga

Construídos com estruturas de liga de alumínio de alta resistência e trilhos-guia lineares para serviços pesados, nossos módulos oferecem rigidez excepcional (≥150N/μm) e podem suportar cargas axiais de até 800kg (série DT-BS para serviços pesados). Essa estabilidade garante deflexão mínima sob cargas pesadas, fundamental para usinagem de precisão e manuseio de materiais pesados.

3. Integração fácil e personalizável

Personalização completa do comprimento do percurso, furos de montagem, tipo de motor (motor de passo/servo/linear) e limites de curso para combinar com o design do seu equipamento. Módulos pré-montados e pré-testados reduzem o tempo de instalação no local em até 40% em comparação com sistemas de movimento personalizados.

4. Baixa manutenção e longa vida útil

Os reservatórios de lubrificação selados e os trilhos-guia lineares autolubrificantes reduzem a frequência de manutenção para uma vez a cada 10.000 horas de operação. O revestimento antiferrugem da superfície (anodização dura + lubrificante) garante resistência à corrosão em ambientes industriais úmidos ou empoeirados, prolongando a vida útil para mais de 5 anos sob operação padrão.

5. Eficiência energética e baixo ruído

O design mecânico otimizado reduz o atrito e o consumo de energia em até 25% em comparação com módulos lineares convencionais. Níveis de ruído ≤55dB em velocidade máxima, tornando-os adequados para salas limpas e ambientes de produção de baixo ruído (por exemplo, fabricação de dispositivos médicos, montagem de eletrônicos).

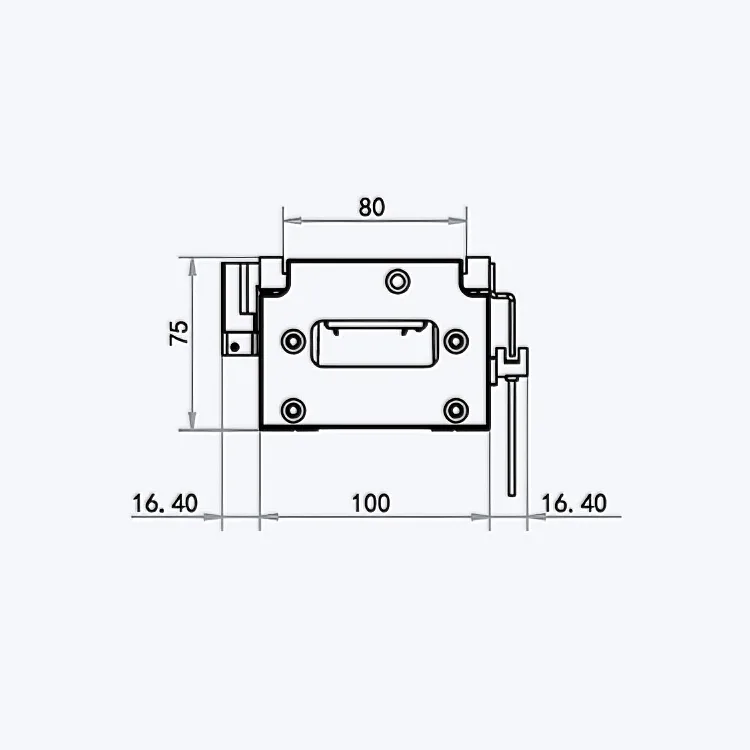

Especificações Técnicas

Cenários de aplicação

Os módulos lLineares de alta precisão da Deaote são amplamente utilizados em indústrias de manufatura globais, incluindo:

● Semicondutores e eletrônicos: manuseio de wafer, perfuração de PCB, inspeção/reparo de painel LCD/OLED, embalagem de chip

● Automação Industrial: Eixos lineares com braço robótico, manuseio automatizado de materiais, sistemas pick-and-place, máquinas-ferramentas CNC

● Dispositivos Médicos: Posicionamento de equipamentos de diagnóstico, embalagens farmacêuticas, eixos de movimento de robôs médicos

● Fabricação automotiva: posicionamento de robôs de soldagem, linhas de montagem de componentes, sistemas de inspeção de qualidade

● Usinagem de precisão: corte/gravação a laser, impressão 3D, equipamento de microusinagem
